工业滑升门产品推荐书
产品简述
工业滑升门由一系列门板组成，沿轨道上升，工业滑升门在外观结构设计现代感较高、使用便利；且适用于较大尺寸的门洞环境，可适用于需要抗风、保温以及使用频率较高的场所。由扭簧系统或配重系统来保障门体平衡，轨道系统和提升方式的不同工业滑升门板使其能适应不同的建筑，多种颜色可供选择。它灵巧的特点使其几乎能适合每一种建筑物外的用门。常使用场所有工厂、企事业单位、物流仓储行业等。
工业滑升门技术参数引用参照了中华人民共和国建筑工业行业标准JG/T 353-2012《工业滑升门》、JG/T 325-2011《工业滑升门开门机》、青岛赛富迪智能科技有限公司企业标准《Q/02 TSM-2017工业滑升门》
适用范围：
1、适用于民用与工业建筑，如厂房、车库、仓库、仓储物流等建筑。
2、门洞宽2000-12000、高2000-10000共组成多种门型供设计选用。本门型适用于风荷载不超过700pa的地区。
3、适用砖混、钢结构、框架多种墙体结构。
工业滑升门正常使用条件：
a)环境温度：-20oC--+50oC；
b)相对湿度：≦90%（温度为25oC时）；
c)周围无易爆炸介质，无腐蚀金属的介质。
一、产品设计依据
1．主要构件设计制造标准
构件名称 材料名称 依据标准代号
门板填充料 聚氨酯泡沫 QB/T3810
导轨 热镀锌钢板和钢带 GB/2618/T912
传动轴 优质碳素结构钢 GB/T699
扭簧 优质弹簧钢 GB/T1239
2.电动开启所用机械传动系数及电气控制装置由专业厂生产配套供应。
3.门扇开启后，移至门洞上方不占用下部空间，有扭簧组件平衡门扇重量，减小开关门扇阻力。为了使用方便，设计为电动手动两用。手动时用手摇捣链带动门体开关门扇。

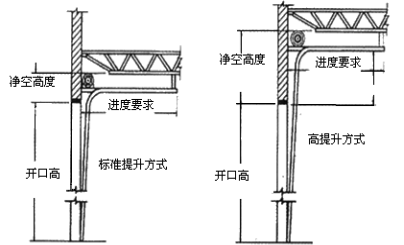

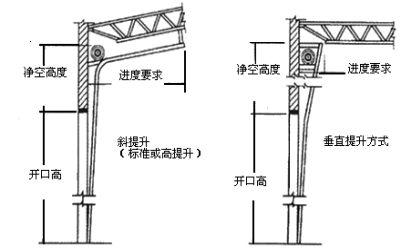

4.按滑升方式分为：垂直滑升式、高位滑升式（半垂直式）、翻转滑升式。
垂直滑升式适用于门洞上方垂直空间可满足完全存放门体的滑升门。
高位滑升式（半垂直式）适用于门洞上方垂直空间不能完全存放门体，需垂直提升一定高度后，再做翻转滑升的滑升门。
翻转滑升式适用于门洞上方（门楣）小于500mm，无法垂直滑升的滑升门。
相关配置表
|
序号 |
品名 |
详细配置 材质 |
厂家 |
主要技术指标 性能详细说明 |
|
1 |
门板 |
中间填充聚氨酯（PU）发泡材料，发泡密度为45Kg ±2/m3 |
青岛赛富迪 |
优质彩钢板，涂层处理自上向下为聚酯涂层、底漆、钝化层、镀锌层，桔皮压花，正面条形压筋，加强门板强度,二层钢板之间填充高密度硬质聚氨酯发泡料，导热系数小于0.033W/m.k 安装铰链位置设有钢板，以保证铰链牢固安装 门板厚度：40mm /50mm/双背筋 |
|
2 |
铰链 |
优质镀锌板 |
青岛赛富迪 |
边铰链采用可调设计，厚度≥2.0mm，中心铰链，厚度1.8mm |
|
3 |
轨道 |
优质镀锌板 |
青岛赛富迪 |
2/3寸轨道采用" C "型结构，防止滑轮脱轨设计，厚度≥1.8mm，具有高精度和高强度的特点，导轮在导轨中能够精确定位运行，门板在通过转弯和水平位置不会脱轨坠落。 |
|
4 |
副轨 |
优质镀锌板 |
青岛赛富迪 |
自带密封条，使门体与墙更好的密封 |
|
5 |
扭簧 |
材质：82B |
合肥王勤 |
专业计算设计 |
|
6 |
绕线轮 |
材质：铸铝 |
安徽鼎伦 |
工业门专用 |
|
7 |
横梁 （垂直提升） |
矩形钢管 |
青岛赛富迪 |
工业门配件 |
|
8 |
端板 |
镀锌钢板 |
青岛赛富迪 |
工业门配件，厚度≥4mm |
|
9 |
开门机 |
专用工业门电机 |
浙江先锋/浙江翔飞 |
1、电控箱：电控箱面板设有开、关、停三个按键，并设有急停开关，遇紧急情况可快速切断控制回路电源，保护人、机安全。 2、控制箱内设有多种接口：红外、安全气囊接口，门中门安全保护开关、警灯等接口。 3、手动开关门装置：在停电等应急情况下，可通过转换拉手实现手动与电动。 4、开关门转换，使滑升门机的可靠性更好，减少故障。 |
|
10 |
密封系统 |
三元乙丙 |
河北博盛 |
耐老化 防水 |
|
11 |
安全系统 |
多重保护 |
青岛赛富迪 |
防坠落 安全气囊 |
|
12 |
透视小窗 （选配） |
ABS工程塑料材质 |
青岛赛富迪 |
分大矩形和小矩形两种规格，采用全新料PC耐力板材质，可以制作成单玻和双玻 视窗高度：1500mm-2000mm 按照客户要求设置
|
|
13 |
其他 |
优质配件 |
青岛赛富迪 |
优质配件 |

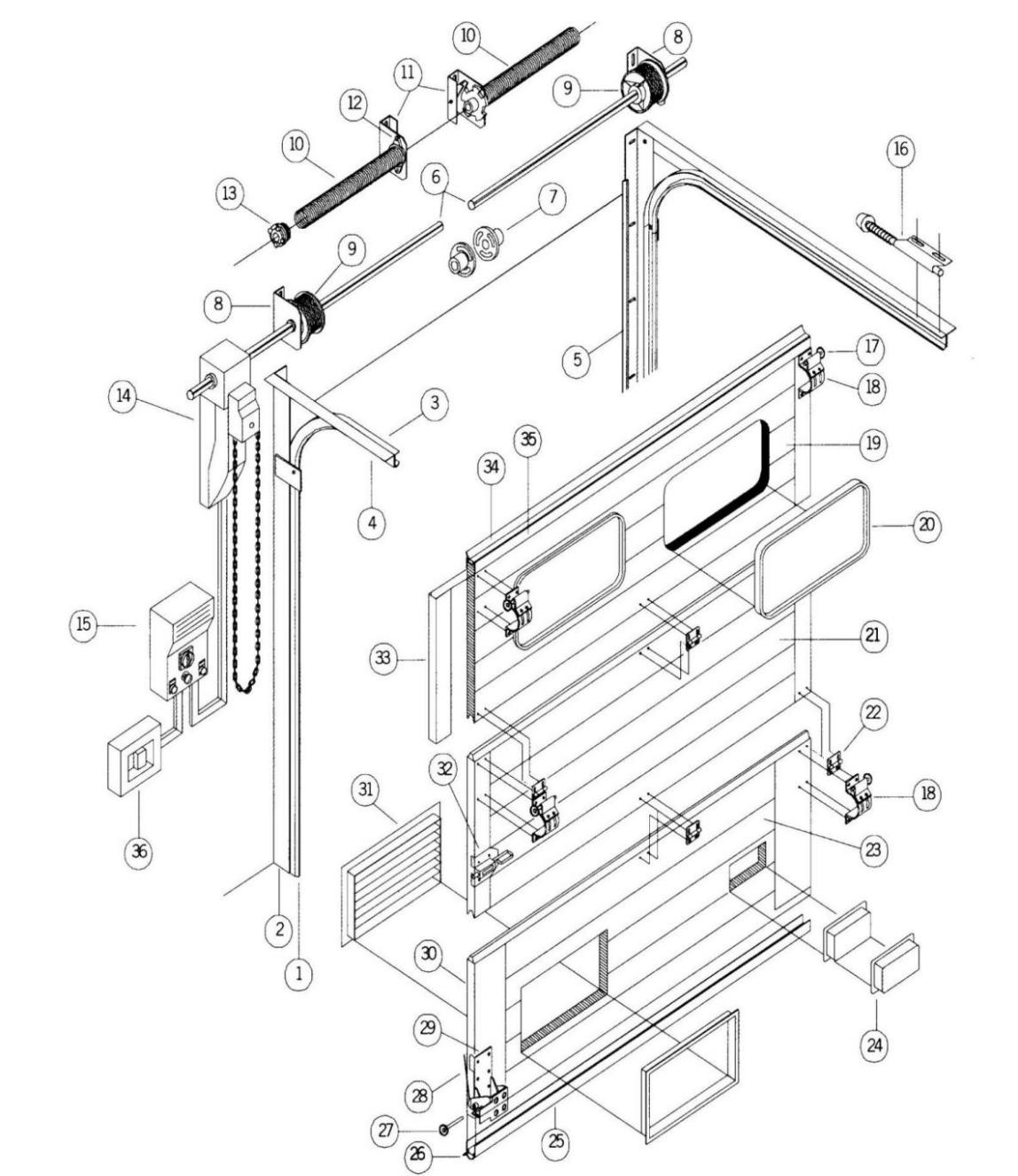

滑升门构造图及配件说明
|
1、立轨 |
10、弹 簧 |
19、顶部门板 |
28、钢丝绳 |
|
2、立轨固定角板 |
11、弹簧防断裂装置（选配） |
20、采光窗（选配） |
29、钢丝绳防断裂装置 |
|
3、横轨 |
12、紧簧座 |
21、中部门板 |
30、底部封边 |
|
4、横轨固定角板 |
13、紧簧座 |
22、合页 |
31、通风窗（选配） |
|
5、侧部密封条 |
14、工业门开门机 |
23、底部门板 |
32、中部封边 |
|
6、门轴 |
15、开门机控制盒 |
24、大把手（选配） |
33、顶部封边 |
|
7、连轴器（选配） |
16、缓冲器（翻板门） |
25、底部封门槽 |
34、顶部密封条 |
|
8、座 |
17、滑轮 |
26、底部密封条 |
35、顶部封门槽 |
|
9、鼓轮 |
18、滑轮固定座 |
27、底部滑轮 |
36、遥控接收装置（选配） |
主要部件及说明
1、门板：门板内外表面材料采用优质彩涂钢板，涂层处理自上向下为聚酯涂层、底漆、钝化层、镀锌层，桔皮压花，正面条形压筋，加强门板强度。
二层钢板之间填充高密度硬质聚氨酯发泡料，密度约为45kg±2/m³，导热系数小于0.033W/m.k。
安装铰链位置设有钢板，以保证铰链牢固安装
门板厚度：40mm /50mm/双背筋门板。
金属板表面处理示意图
抗风压能力：门板抗风能力不低于700N/m2
门板抗冲击力 ≥800N/m2
门体具有良好的保温隔热性能
2、 轨道：采用镀锌钢板经专业成型设备加工而成，" C "型结构，防止滑轮脱轨设计，厚度≥2mm，具有高精度和高强度的特点，导轮在导轨中能够精确定位运行，门板在通过转弯和水平位置不会脱轨坠落。辅轨自带密封条，使门体与墙更好的密封。
规格：2英寸（门洞宽度在4.2以下或面积在18平米以内采用）
3英寸（门洞宽度在4.2以上或面积在18平米以上采用）

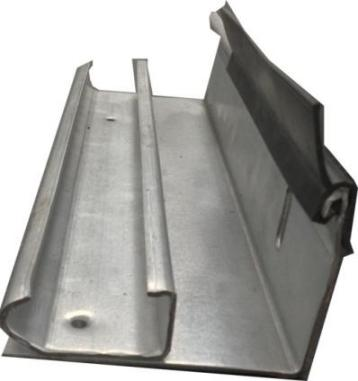

滚轮在轨道内运行情况 轨道与辅轨
3、密封：所有的滑升门均装配有顶部及底部密封，而且轨道与门板间都配有三元乙丙橡胶密封，以提供门体与轨道间良好的密封性。

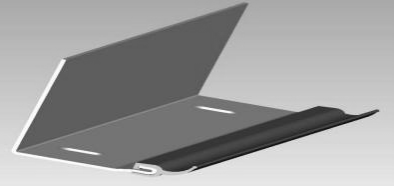

侧部密封条：安装在辅轨上，安装完毕后，紧贴门板；

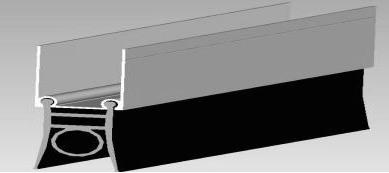

底部密封条：与地面完全接触，密封性好；
顶部密封：门体关闭的情况下，密封条将紧贴墙壁。
四周密封

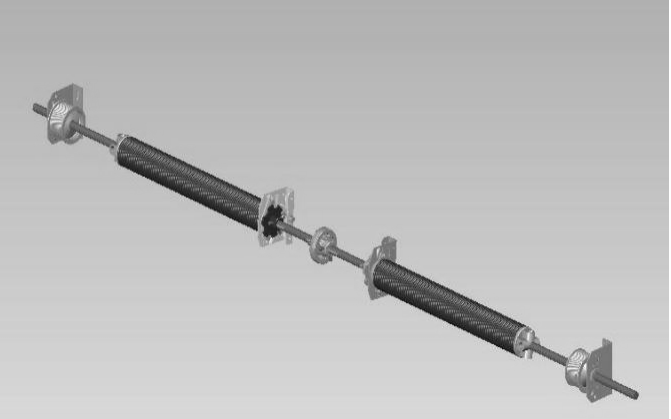

4、平衡系统：根据门洞尺寸、提升方式等不同条件，由专业软件精确计算，确保平衡系统与门体的完美匹配，即使在停电无法使用电机的情况下，也可手动提升整个门体，用力不超过150N。
扭簧材料采用82B专用弹簧钢制造，强度高，弹性稳定，具有极高的抗疲劳失效性，弹簧表面均经防锈油处理,确保质量。
循环使用寿命长，不小于30000循次。
5、五金件
边铰链：优质镀锌钢板，采用可调设计，厚度≥2.0mm。
中合页：优质镀锌钢板，厚度≥1.8mm。
钢丝绳：合成镀锌钢丝绳
6、 安全保护装置
钢丝绳防断保护装置
每个门均配有钢丝绳防断裂保护装置，当钢丝绳意外断裂时，可以及时锁住门体，防止意外下落，有效保护人员和货物。

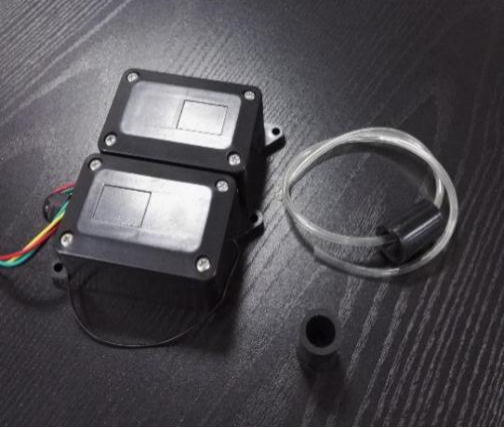

防撞安全气囊
当门体在下行过程中，底部有障碍物，门体底部接触到障碍物后，在2秒内立即停止。
7、 电机及控制箱
开门机专用电机（先锋/翔飞）
电机功率：0.35KW~1.5KW，单相220V/三相380V（根据洞口面积）。
电机设离合装置，当停电时可通过手动操作离合脱开装置，使驱动器从电动切换至手动，以手动方式操作门体启闭。
开门机电机内部设置有过热保护器,当电机运行温度达到预定值时，系统将自动断电，进入自动保护状态。
数字式电子限位，操作方便。
控制箱
电控箱面板设有开、关、停三个按键，并设有急停开关，遇紧急情况可快速切断控制回路电源，保护人、机安全。
控制箱内设有多种接口：红外、安全气囊接口，门中门安全保护开关、警灯等接口。
手动开关门装置：在停电等应急情况下，可通过转换拉手实现手动与电动。
电机控制箱的保护等级IP54。
|
青岛赛富迪工业滑升门标准配置表 |
||||
|
项 目 |
配置选项 |
配置说明 |
标准 配置 |
|
|
门板 |
门板 形式 |
双背筋门板 |
双面彩钢板，内填充聚氨酯发泡剂，发泡密度45㎏±2/m3 |
|
|
40mm门板 |
|
|||
|
50mm门板 |
|
|||
|
颜色 |
灰 白 |
|
▇ |
|
|
样式 |
压 横 条 |
|
▇ |
|
|
电 机 |
国产 |
先锋工业门机 |
三相380V或单相220V根据洞口尺寸 |
|
|
国产 |
翔飞工业门机 |
三相380V或单相220V根据洞口尺寸 |
|
|
|
控制方式 |
手动（应急捣链） |
当停电或电机出现故障时，可切换至手动操作门体运动。 |
▇ |
|
|
电动（按钮开关） |
三键操作，分开、停、关三键 |
▇ |
||
|
遥控 |
可远距离操作门的开关 |
|
||
|
安全装置 |
门体防坠落（钢丝绳防断） |
当提升钢丝绳断裂，门体运动速度加快时，该装置能切入导轨，阻止门体坠落 |
▇ |
|
|
安全气囊 |
在门的关闭过程中遇碍物能自动反向运行到全开状态 |
▇ |
||
|
轨 道 |
2寸轨（配2#轮） |
采用热镀锌钢板，采用" C "型结构，防止滑轮脱轨设计。 |
|
|
|
3寸轨（配3#轮） |
采用热镀锌钢板，采用" C "型结构，防止滑轮脱轨设计。 |
|
||
|
密封 |
密封胶条 |
顶部、侧面均有密封条，三元乙丙橡胶材质，耐候性-40℃～+100℃ |
▇ |
|
|
平衡装置 |
扭簧 |
采用专用弹簧钢制造，其强度高，弹性稳定，弹簧表面均经防锈油处理 |
▇ |
|
|
提升方式 |
垂 直 |
门洞上部空间>门洞尺寸+120mm |
|
|
|
翻 板 |
门洞上部空间>600MM |
|
||
|
其 他 |
门洞上部空间>600MM<门洞尺寸 |
|
||
|
其 他 |
防撞柱 |
¢89圆柱，黄黑相间 |
|
|
|
视窗 |
矩形视窗，ABS工程塑料材质，分大矩形和小矩形两种规格 |
|
||
|
便门 |
800mm*1800mm，铝型材包边 |
|
||

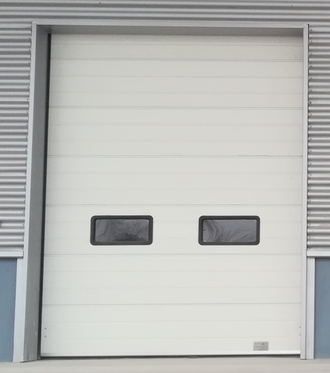

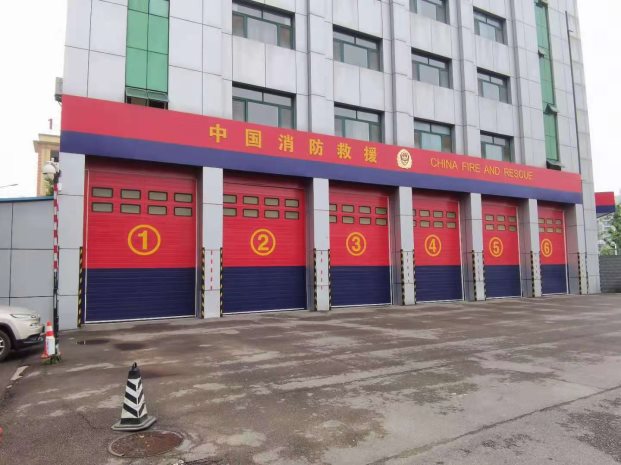

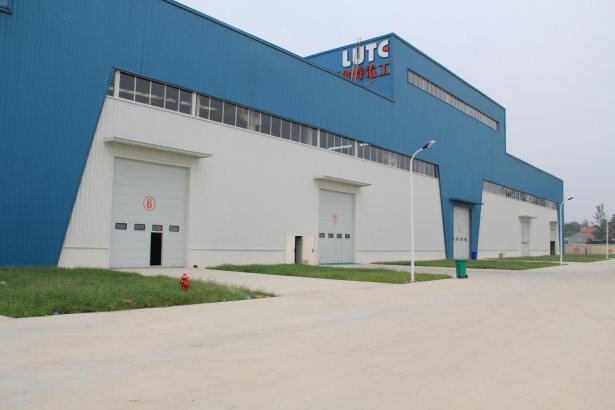

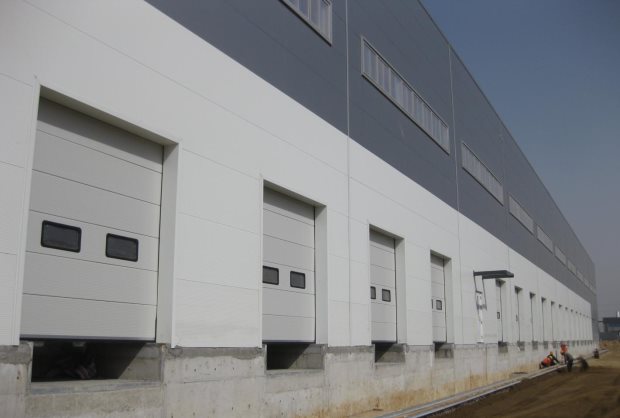

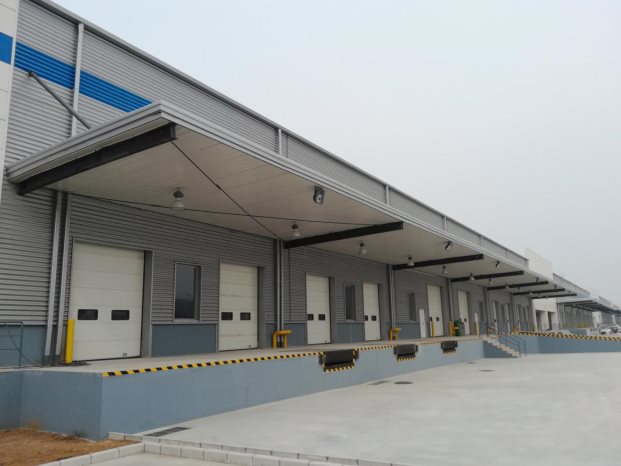

产品图片
